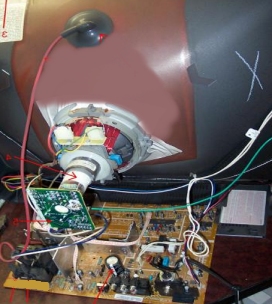

Les téléviseurs à Tubes Cathodiques (CRT) Fonctionnement Caractéristiques Le tube CRT expliqué Bloc diagramme Modules principaux Comparaison des technologies Statistique de pannes Manufacturiers Avantages et inconvénients Les meilleures marques L'histoire des téléviseurs Guide des symptômes Introduction aux téléviseurs à tubes cathodiques: Les téléviseurs à tubes cathodiques (CRT : Cathode Ray tube) existe depuis fort longtemps. Chaque foyer au québec en possède au moins une. Avantages: - Durée de vie longue (15 à 25 ans) - Très solide et robuste - Économique - Vitesse d'affichage rapide - Coût de réparation bas Inconvénients: - Lourd et gros - Non HD en général - Format 4:3 en général - S'accroche pas au mur - Capte pas les signaux numériques - Convergence Téléviseur CRT: ITEMS VALEURS Surface de l'écran Verre solide Grandeurs 6 à 37 pouces Vitesse d'affichage Rapide Ratio de contraste 1,000,000:1 Consommation électrique Moyenne Chaleur moyen Angle de vision 180 degrés Burn-in pixel OUI 3D non disponible Pixels Phosphores RGB Poids lourd Bloc diagramme simplifié d'un téléviseur CRT: Vue de l'intérieur d'un téléviseur CRT: Circuits Fonctions Bloc d'alimentation PSU Produit les tensions d'alimentation Vertical Balayage vertical Horizontal Balayage horizontal et HV tubes écran Tube cathodique en verre Circuit audio Fournit le son au haut-parleur Synthonisateur Réception des canaux VHF et UHF Circuit IF-AGC Régularise le gain du signal Démagnétiseur Élimine les champs magnétiques parasites Circuit vidéo Fournit le signal vidéo au tube Microprocesseur Gère les opérations du téléviseur IR Récepteur infra rouge de télécommande Circuit audio Fournit le son au haut-parleur Haut voltage Transformateur qui alimente le tube en HV Luminance Traitement du signal vidéo noir et blanc Chrominance Traitement du signal vidéo couleur Balayage Bobines qui dévient le faisceau électronique Principaux manufacturiers de tubes cathodiques: Panasonic Samsung Sharp Sony Toshiba RCA Sanyo Philips Mitsubishi NEC Matsushita JVC RCA Les meilleures marques selon nous: JVC Toshiba Sanyo Sony Panasonic Hitachi Sharp Mitsubishi Fonctionnement: Bloc d'alimentation: La prise électrique arrive directement dans le bloc d'alimentation. Celui ci est protégé par un fusible d'entrée qui saute lorsqu'il y a un court circuit dans l'appareil ou quand il encaisse un courant excessif suite à une surtension sur votre ligne électrique domestique. Son principal rôle est de redresser le courant alternatif en courant continu et de régulasiser les diverses tensions qui alimentent tous les circuits internes. Démagnétiseur (Degaussing coil): C'est une bobine de fort calibre qui est placée tout le tour du tube image.Au démarrage du téléviseur, un fort courant traverse momentanément la bobine ce qui produit un champs magnétique alternatif qui élimine les champs magnétiques parasitaires sur la surface de l'écran. Des zones magnétisées engendrent des spots de couleurs dans l'écran. Ils surviennent lorsqu'une source aimantée s'est trop approchée du téléviseur, comme par exemple, des enceintes acoutiques. Circuit de balayage vertical: Ce circuit sert à fournir une onde en dent de scie à la bobine de balayage vertical. Le courant en dent de scie qui traverse la bobine dévie le faisceau électronique dans le tube image sous vide et de cette façon on obtient la hauteur de l'image. Il gère la linéarité verticale, le hauteur de l'image et la synchronisation de celle ci. Circuit horizontal: Le circuit horizontal produit une fréquence de 15,000 cycles qui alimente deux parties distinctes. La première est la bobine de balayage horizontale qui assure la largeur de l'image. La deuxième partie consiste à fournir le courant d'entrée au transformateur de haut voltage (flyback) qui a pour mission de générer la tension HVDC au tube image. Ce haut voltage DC peut monter jusqu'à 30,000 volts pour les téléviseurs 32 pouces. Un calcul de haut voltage rudimentaire peut se traduire comme suit: chaque pouce = 1 KVolts, donc pour un téléviseur 20 pouces, on aura une tension de 20,000 Volts. Circuit du son: Le circuit audio fournit le signal au haut-parleur afin de reproduire le son. Un potentiomètre rotatif ou linéaire ajuste le niveau de son voulu. Dans les appareils odernes, c'est un circuit électronique qui gère le niveau sonore. Synthonisateur: Le synthonisateur (Tuner) peut se retrouver sous 2 types: Type mécanique: Une roulette que l'on tourne choisi les canaux voulus. Type électronique: Tous les téléviseurs modernes en possèdent un. Il sert à synthoniser les fréquences correspondantes aux canaux désirés. Il est composé de trois sections distinctes: VHF Low: Canaux 2 à 6 VHF High: Canaux 7 à 13 UHF: Canaux 14 à 83 Il reçoit le signal RF en provenance du connecteur d'antenne. Le gain de celui-ci est gèrer par le circuit AGC (Automatic gain Control) Section IF-AGC: Cette section produit la fréquence intermédiare nécessaire au traitement des signaux vidéo. Le circuit AGC sert à maintenir un niveau stable du signal de réception. Il s'assure que l'image ne soit jamais enneigée. Circuit du microprocesseur: Le microprocesseur est le cerveau du téléviseur. Il gère les signaux de contrôle de la télécommande et des touches principales de l'appareil. Il détecte les anomalies de fonctionnement de l'appareil. Il traite les signaux vidéo et fournit toutes les formes d'ondes utiles à plusieurs circuits. Circuit récepteur IR (infra rouge): Ce capteur de fréquences infra rouges permet de recevoir les signaux de la télécommande. Il achemine l'information au microprocesseur afin d'exécuter une commande déterminée. Circuit de chrominance: Sert à gérer le signal relatif aux couleurs. Il démodule le signal vidéo en information contenant les informations analogiques bleus, verts et rouges. Circuit de luminance: Sert à traiter l'information noir et blanc. Il s'occupe de la brillance, luminosité et du contraste. Tube écran CRT: C'est lui qui affiche l'image et certe la composante la plus dispendieuse dans un téléviseur typique. Cliquez ici pour tout savoir sur le tube cathodique Circuit de balayage (Yoke): Les bobines de balayage vertical et horizontale servent à dévier le faisceau électronique afin de reproduire une image complète en hauteur et en largeur. Il fournissent un champ magnétique assez fort pour dévier le faisceau d'électrons à l'intérieur du tube sous vide. Circuit du tube écran: C'est la section qui alimente les cathodes du tube image. Ils servent à fournir les signaux de couleurs et de luminance. On y retrouve les contrôles de screen, focus, color drives. Statistique sur les pannes dans un téléviseur CRT:
