Les instruments de mesures

Le domaine de la réparation d'appareils électroniques requiert des outils et des instruments spécialisés afin de pouvoir diagnostiquer les pannes et d'effectuer le remplacement des pièces défectueuses. Chez Expert TV Vidéo, nous sommes à la fine pointe de la technologie et nous respectons des normes strictes en matière de service et d'entretien sur les appareils électroniques.

La majeure partie de notre travail s'effectue sur la route. Ainsi notre véhicile de service doit avoir tous les équipements afin de bien servir le technicien sur la route. Le véhicule est muni d'un système téléphonique mains libres qui est branché sur le système de sonorisation du véhicule.





Nous avons également la technologie de géolocalisation en temps réel du véhicule sur la route. Notre clientèle peut en tout temps voir la position de notre véhicule sur une carte via son ordinateur de maison branché à l'internet. Nous avons également un GPS de navigation pour nous rendre efficacement chez les clients partout à 100 Km autour de Montréal. Un radio VHF sur les bandes de la radioamateur sert pour les cas d'urgence dans les zones non couvertes par le service cellulaire.

Instruments

Le Multimètre est l'instrument passe-partout...Il fait presque tout. Il sert à mesurer le voltage, le courant, la résistance, la conductivité, la capacité, le gain du transistor et l'inductance des bobines.




L'ampèremètre à pince mesure les grands courants tels que ceux qui sont demandés par les fours micro-ondes en marche.




ESR meter, (Electrolyte Serial resistance) est un appareil qui permet de vérifier l'état de l'électrolyte d'un condensateur. Il génère une onde de 100Khz qui permet à l'appareil de calculer la résistance série du condensateur dans le circuit.

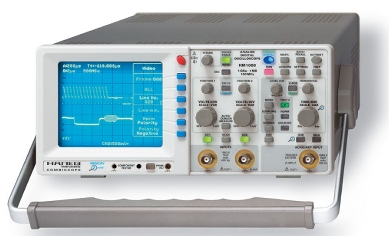

L'Oscilloscope est l'appareil le mieux adapteé pour visualisé les formes d'ondes dans un circuit donné. Il permet de faire une analyse dynamique plus en profondeur et de diagnostiquer des pannes complexes.

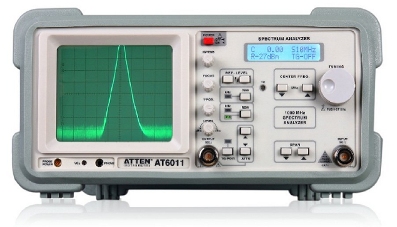

L'Analyseur de spectre est utilisé dans les circuits radiofréquences. Il analyse le spectre RF des fréquences.




LCR mètre sert pour mesurer la capacitance et l'inductance et aussi les résistances de précision.




Le compteur de fréquence permet de connaître avec exactitude la fréquence d'une onde dans un circuit électronique.




Le Variac ou transformateur variable est utilisé pour les pannes affectant les circuits de régulation ou dans les cas ou un court circuit est présent.




Le Vérificateur d'infrarouge sert à mesurer le signal infrarouge d'une télécommande.




Le bloc d'Alimentation DC variable sert à alimenter un circuit en courant et en voltage continu.




Le lasermètre sert à mesurer la puissance du rayon laser des têtes de lecteurs CD, DVD et Blu-Ray.






Le détecteur infrarouge permet de mesurer la chaleur dans une partie précise d'un circuit électronique. Sert à détecter les pannes thermiques.




Vérificateur de micro-ondes détecte les fuites provenant des fours à micro-ondes.

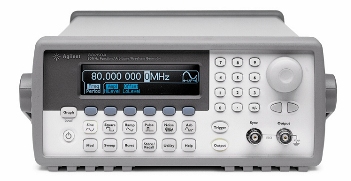

Générateur d'ondes
sert à produire diverses formes d'ondes utiles pour trouver une panne complexe dans une portion de circuit donné. il sert au diagnostique dynamique.

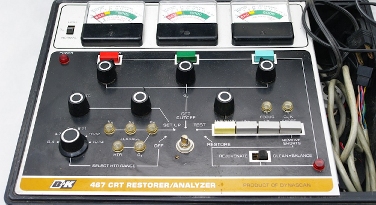

L'analyseur de tubes CRT permet de connaître l'usure d'un tube CRT et de la reconditionné.




Le générateur de signal vidéo sert à la calibration des téléviseurs. Il est utile pour les circuits de convergence et la calibration de la température des couleurs dans un appareil HD.





Soudage et dessoudage

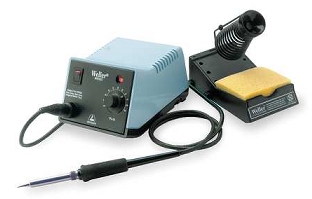

Le fer à souder est l'instrument le plus utilisé par le technicien sur la route. Il sert à souder et à dessouder les composants électriques et électroniques. Un bon fer doit avoir une température stable et on doit pouvoir également choisir le bon niveau de chaleur.



Une mise à la terre est utile pour les risques de chocs électrique ainsi que pour éliminer l'accumulation d'électricité statique nuisible au CMOS.

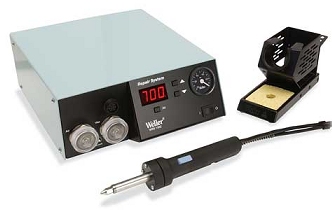

Le fer à dessouder quant à lui est stritement utilisé pour déssouder des composants fragiles et miniatures. Il est muni d'une pointe avec une ouverture par laquelle va être aspiré la soudure en fusion. La succion se fait à l'aide d'une pompe électrique qui agit comme un aspirateur de soudures.




La station de dessoudage infra-rouge ou laser est utilisé pour dessouder des circuits intégrés LSI miniatures à plusieurs pattes. Se sont des rayons IR qui chauffent avec précision les pattes des composants afin de pouvoir les retirer du circuit imprimé. Ce genre d'appareil est très dispendieux.




La pompe à dessouder est un outil utile pour un grand nombre de travaux. Il est simplet et efficace. Il aspire littéralement les soudures en fusion grâce à un système de pompe à ressort.




La tresse à dessouder comme son nom l'indique est une tresse de fils qui absorbe la soudure en fusion. Elle est plus efficace pour absorber les soudures miniatures et endommage moins le traces du circuit imprimé.




Le bracelet anti-statique est portée lorsque le technicien effectue des travaux dans des modules électroniques sensibles aux décharges électrostatiques. Il met à la terre (ground) le corps et les instruments du technicien.







La soudure utilisée (60/40) fond entre 183–190 °C (361–374 °F). C'est une mixture de 60% d'étain et 40% de plomb qui dans son centre réside un filet de flux qui nettoie au fur et à mesure les surfaces métalliques afin que la soudure puisse bien collée au traces de cuivre et autres parties métalliques.



Pour des raisons environnementales et avec l'introduction de réglementations telles que la directive européenne RoHS (Restriction of Hazardous Substances Directive) des soudures sans plomb sont de plus en plus largement utilisés. Malheureusement, la plupart des soudures sans plomb ne sont pas des formulations eutectiques, fondant à 250 ° C (482 ° F), ce qui rend plus difficile de créer des joints fiables avec eux.


Le flux à souder (résine acide) sert à nettoyer les surfaces oxydées afin que la soudures puisse collée.




Le crayon à fibres de verre sert essentiellement à nettoyer les surfaces sales et oxydées. Il sert beaucoup pour reconstruire des traces cassées de circuits imprimés. En grattant la surface avec les fibres, celles-ci délogent le vernis, la peinture, les couches de carbone et l'oxydation.




Les aérosols de refroidissement gèlent les composants à -60F afin de trouver des pannes de nature thermique.




Et finalement l'instrument le plus important du technicien, le cerveau qui sans lui, même ayant les meilleurs instruments au monde, le diagnostique précis et rapide ne peut se faire adéquatement.

Rien ne pourra remplacer l'intelligence et le jugement de l'humain expérimenté et compétent qui est passionné par sa profession.
