1. Fonctionnement technique
Les télécommandes n'envoient pas un signal continu. Elles utilisent une porteuse, généralement à une fréquence de 38 kHz pour éviter les interférences de la lumière ambiante.
- Le signal : La LED IR clignote à 38 000 fois/seconde selon un code binaire.

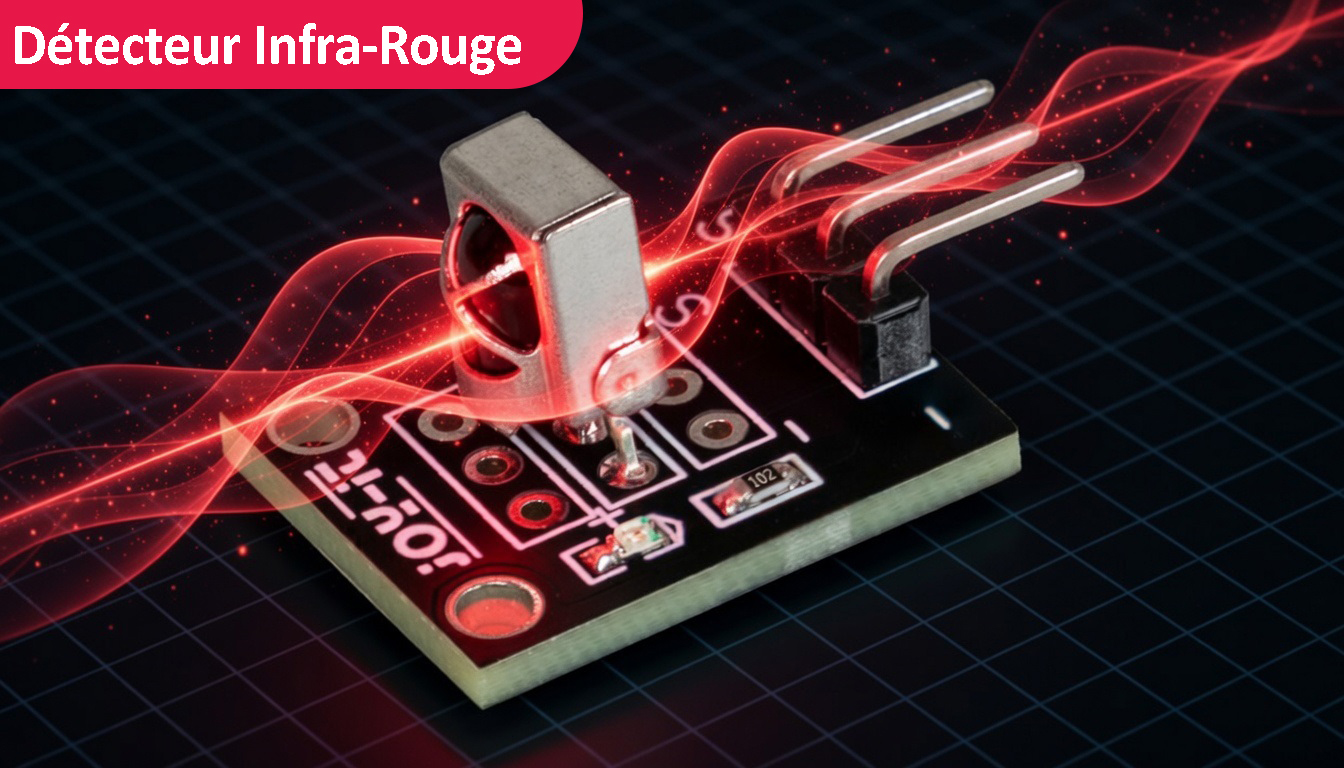

- Le récepteur : Composant à trois broches (Alim, Masse, Signal) avec photodiode intégrée.
- Le rôle : Démoduler le signal pour ne transmettre que les données utiles au processeur.
2. Symptômes de défaillance
- Absence totale de réponse : La TV ne réagit plus du tout.
- Portée réduite : Fonctionne uniquement à très courte distance.
- Commandes fantômes : Changements de volume ou de chaînes inopinés.
- Réponse intermittente : Le signal passe de manière aléatoire.
3. Causes courantes
| Cause | Explication |
|---|---|
| Interférence optique | Le rétroéclairage "éblouit" le récepteur si le blindage est mal placé. |
| Condensateurs | Une fuite sur le filtrage introduit du bruit électrique. |
| Oxydation | Corrosion sur les broches ou les connecteurs de la nappe. |
| Soudure sèche | Fissures dues à la chaleur sur les points de soudure. |
4. Astuces de diagnostic
Le test de la caméra
Utilisez l'appareil photo de votre téléphone pour regarder l'émetteur de la télécommande. Si vous voyez un flash violet/blanc, la télécommande émet bien.
Test de tension (Multimètre)
1. VCC : 3.3V ou 5V stable.
2. GND : Continuité vers la masse.
3. OUT : Doit être proche du VCC et chuter légèrement lors de l'appui sur une touche.
5. Remplacement
Lors du remplacement, vérifiez toujours la fréquence (souvent 38kHz) et surtout le brochage, car l'ordre VCC/GND/OUT varie selon les marques (Sony, Panasonic, etc.).
