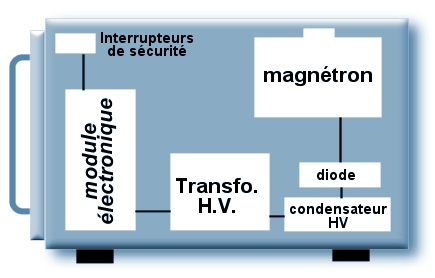

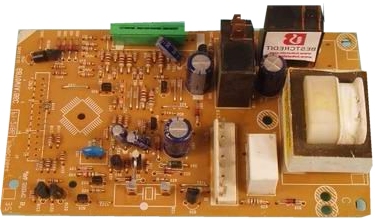

Le four micro-ondes Le four micro ondes est un appareil électronique relativement simple à réparer. Il est constitué d'un magnétron qui émet des micro-ondes dans une cavité. Ce magnétron est alimenté par une source de haut voltage.Cette source est soit un gros transformateur à haut voltage ou un module électronique, l'inverter. La puissance de cuisson est tout simplement produite par un cycle de mise en marche du magnétron. À la puissance HIGH, le magnétron est toujours en marche.À la puissance MEDIUM, le magnétron est en marche à 50% du temps. La puissance des ondes demeure la même, mais sa durée varient selon la puissance choisie par l'utilisateur. C'est le module électronique qui gère la mise en marche du magnétron. Le four est muni de plusieurs dispositifs de sécurité qui vous protègent d'un fonctionnement anormal du four. Le mécanisme de la porte est muni d'interrupteurs qui s'assurent que la porte est bien fermée lors de l'émission des micro-ondes dans la cavité. Des fusibles thermiques protèdent le four des excès de chaleur et d'autres fusibles protègent des excès de courant. Bloc diagramme d'un four micro-ondes Le magnétron Le magnétron est la composante principale du four. Il émet des micro-ondes (2.4 GHz) dans la cavité oú l'on met les aliments.Il est alimenté par une source de haut voltage.(5600 Volts) Coût moyen: $50 à $90 Pannes courantes de magnétron: Court-circuit: Fait sauter le fusible et grondement Ouvert: Chauffe pas les aliments Intermittent: Chauffe par intermittence Antenne défectueuse: Étincelles Cliquez ici pour voir le fonctionnement du  MAGNÉTRON et les ondes Cliquez ici pour voir les statistiques sur les pannes   Statistiques Photo d'un magnétron typique: Transformateur haute tension Sert à fournir la haute tension au magnétron.Cette composante est rarement en panne. Dans les fours récents, om remplace le transformateur par un module (inverter) de haut voltage. Valeurs typiques: Voltage : 2 KiloVolts Courant: 0,5 Ampères Puissance: 1000 Watts Voltage filament : 4 Volts AC Photo d'un transformateur haut voltage Photo d'un module INVERTER Condensateur haut voltage Maintien la charge électrique et fournit du DC au magnétron. Valeur typique de 1 microfarad à 2000 volts. Diode de haut voltage Redresse le courant alternatif en courant continu Interrupteur de sécurité Placer dans les loquets de porte, ils servent à protéger l'utilisateur contre les émissions accidentelles de micro-ondes lorsque la porte est ouverte. Cette pièce fait défaut après 5 à 6 ans en général. Si le fusible saute à l'ouverture de la porte, c'est qu'un interrupteur est défectueux. Interrupteur thermique Sont installés sur le magnétron et la cavité du four. Lorsque la température dépasse les normes, les interrupteurs coupe le courant d'alimentation protégeant ainsi contre les incidents de surchauffe excessive. Fusible Dispositif de protection qui saute suite à un excès de courant. Valeurs typiques : 12 Ampères à 20 Ampéres. Module électronique Circuit électronique qui gère les fonctions du micro-ondes. Il comprend la minuterie, l'affichage et le microprocesseur. Clavier Les touches peuvent se dégrader avec les années. Il arrive parfois qu'il faut remplacer la membrane du clavier. Moteur de la table tournante Sert à faire tourner les plats pour répartir uniformément la chaleur dans les aliment à chauffer. Lampe Sert à éclairer l'intérieur de la cavité. Généralement, le client peut remplacer lui-même cette lampe. Ventilateur Sert à refroidir le magnétron, fait rarement défaut. Terminal Connecteurs qui relient les composantes de puissance entre elles. Ils chauffent beaucoup et peuvent se détacher.
